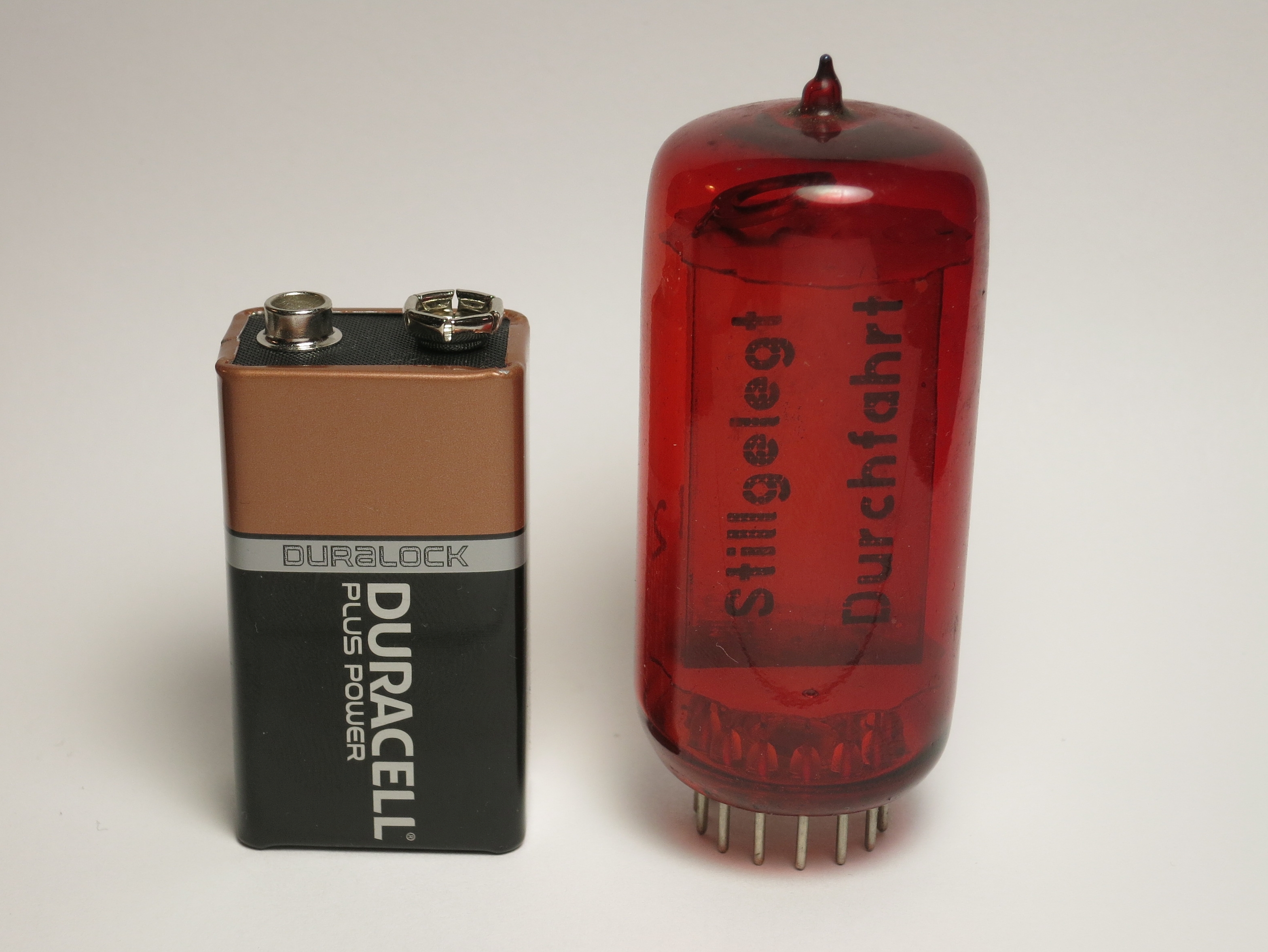

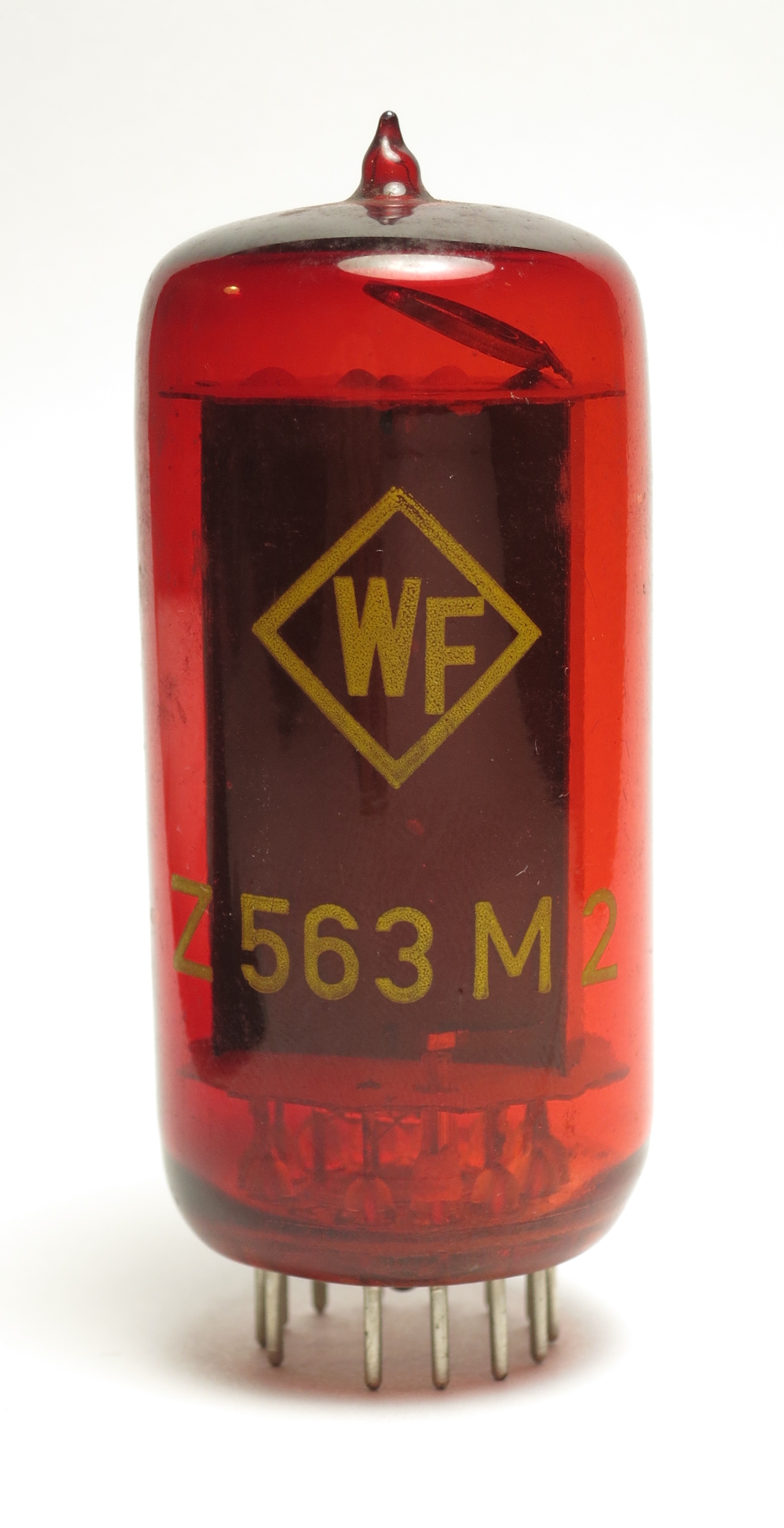

Die Z563M2 vom ostdeutschen Hersteller WF ist eine sehr seltene Sonderzeichen-Nixie der 30mm-Reihe, der auch die Z563M1 angehört:
Die Z563M2 (wie auch die Z5630M2, die uneingefärbte Version) wurden um 1974 in der DDR im Werk für Fernsehelektronik (WF) unter der Leitung von Emil Häußler gefertigt. Zusammen mit den Röhren Z562M2 und Z562M3 (aus der 15.5mm Z560M-Reihe) stellten sie ein umfangreiches Konzept an Spezialröhren für die Aufzugindustrie dar.
Wie schon im Artikel über die Z563M1 erwähnt zeigte die Aufzugindustrie kein Interesse an den Entwicklungsmustern, und somit wurden diese niemals in Serienproduktion gegeben. Die wenigen Exemplare, die heute noch existieren, sind daher sehr selten: einige wurden in den Aufzügen des WF eingesetzt, aber von der Z563M2 (und Z5630M2) existierten stets nur wenige Musterexemplare. Die hier abgebildeten Röhren stammen nachweislich aus dem direkten Nachlass deren Entwicklers, Emil Häußler.
Wer mehr über die Geschichte des WF erfahren möchte, kann sich eine höchst interessante Interview-Serie mit Winfried Müller (Applikationslabor WF) auf YouTube ansehen (Link zum ersten Teil) oder aber die Webseite des Industriesalons besuchen, auf der neben vielen interessanten Informationen auch Broschüren anbeboten werden (unter Anderen: “Das Werk für Fernsehelektronik (WF)” von Winfried Müller).

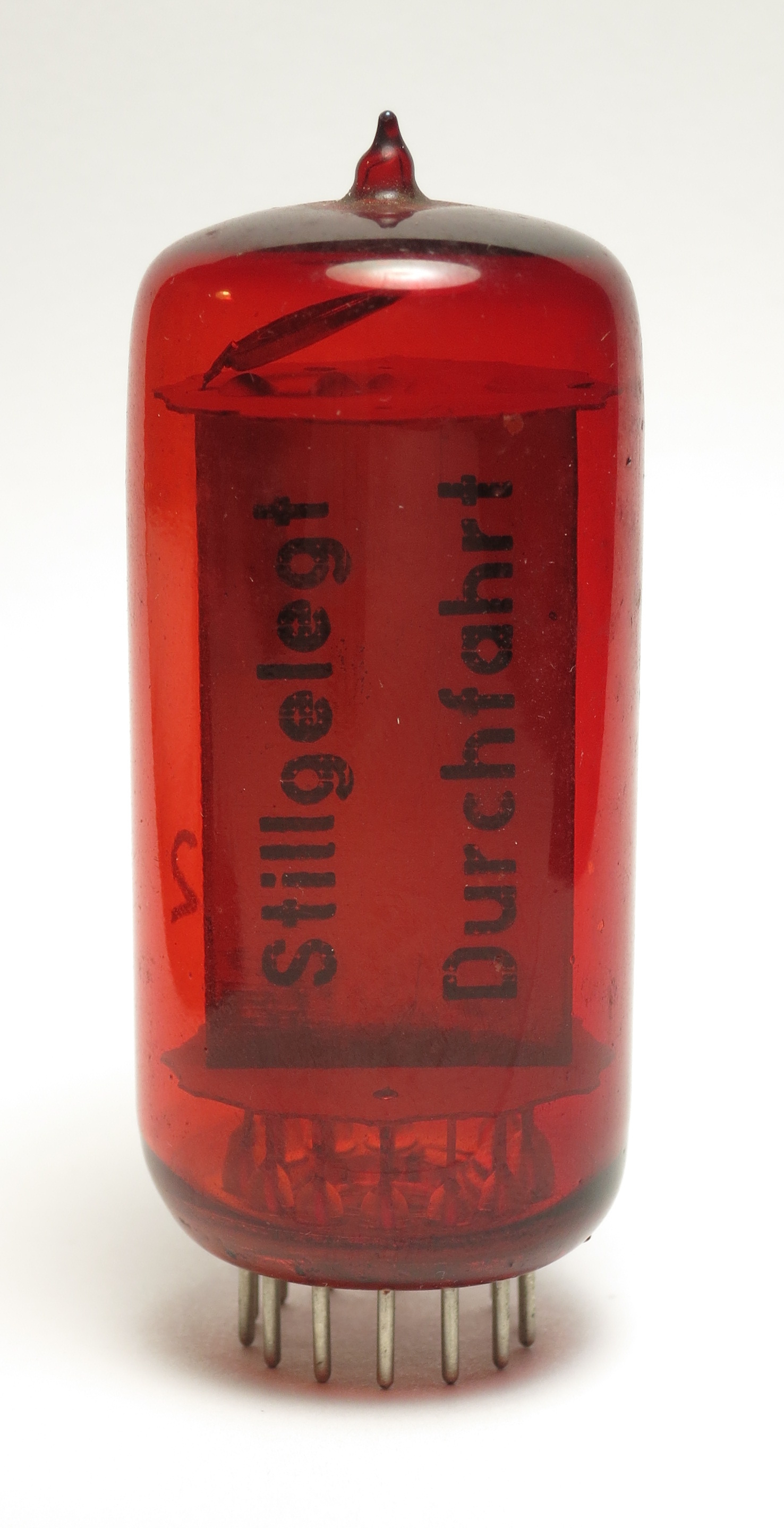

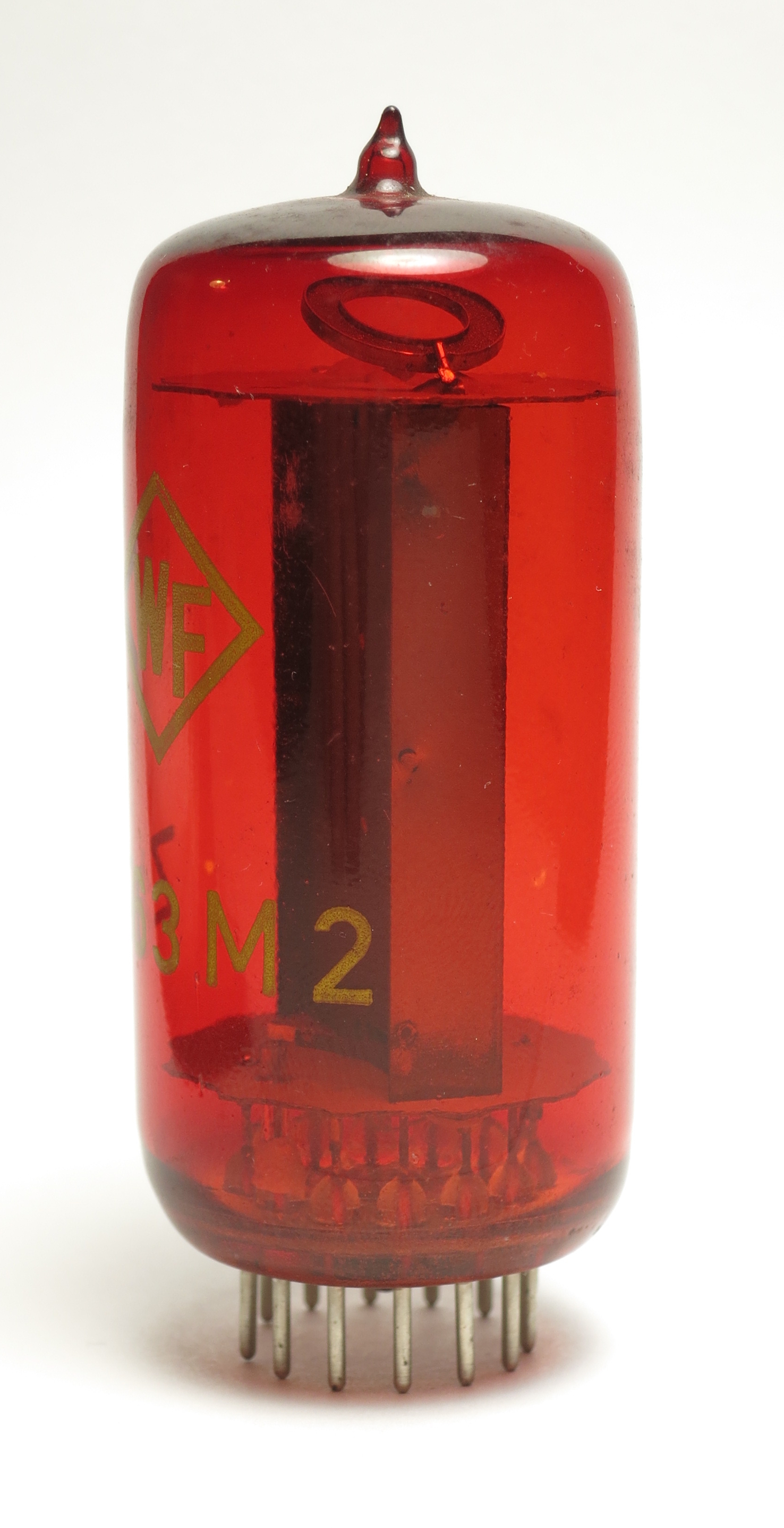

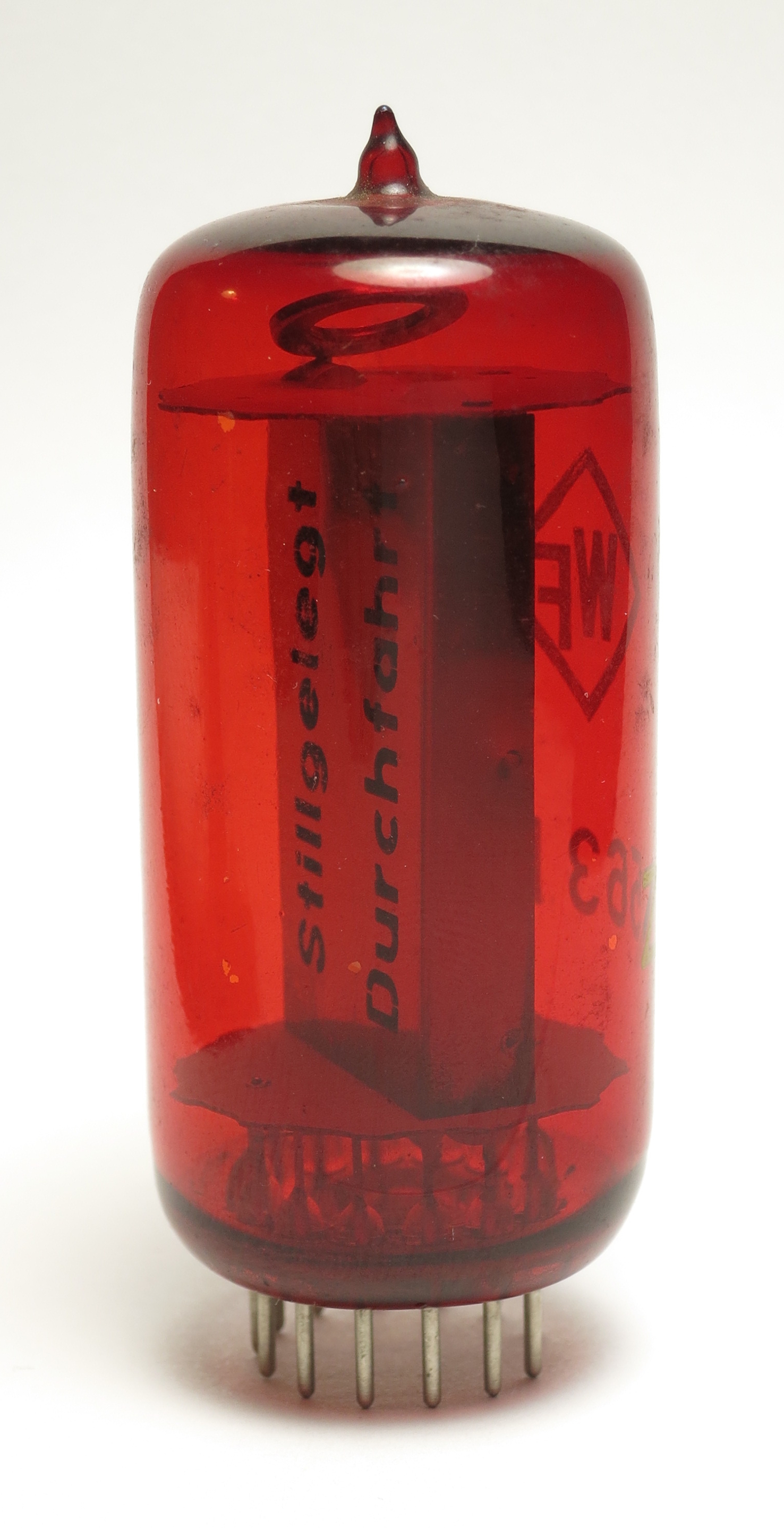

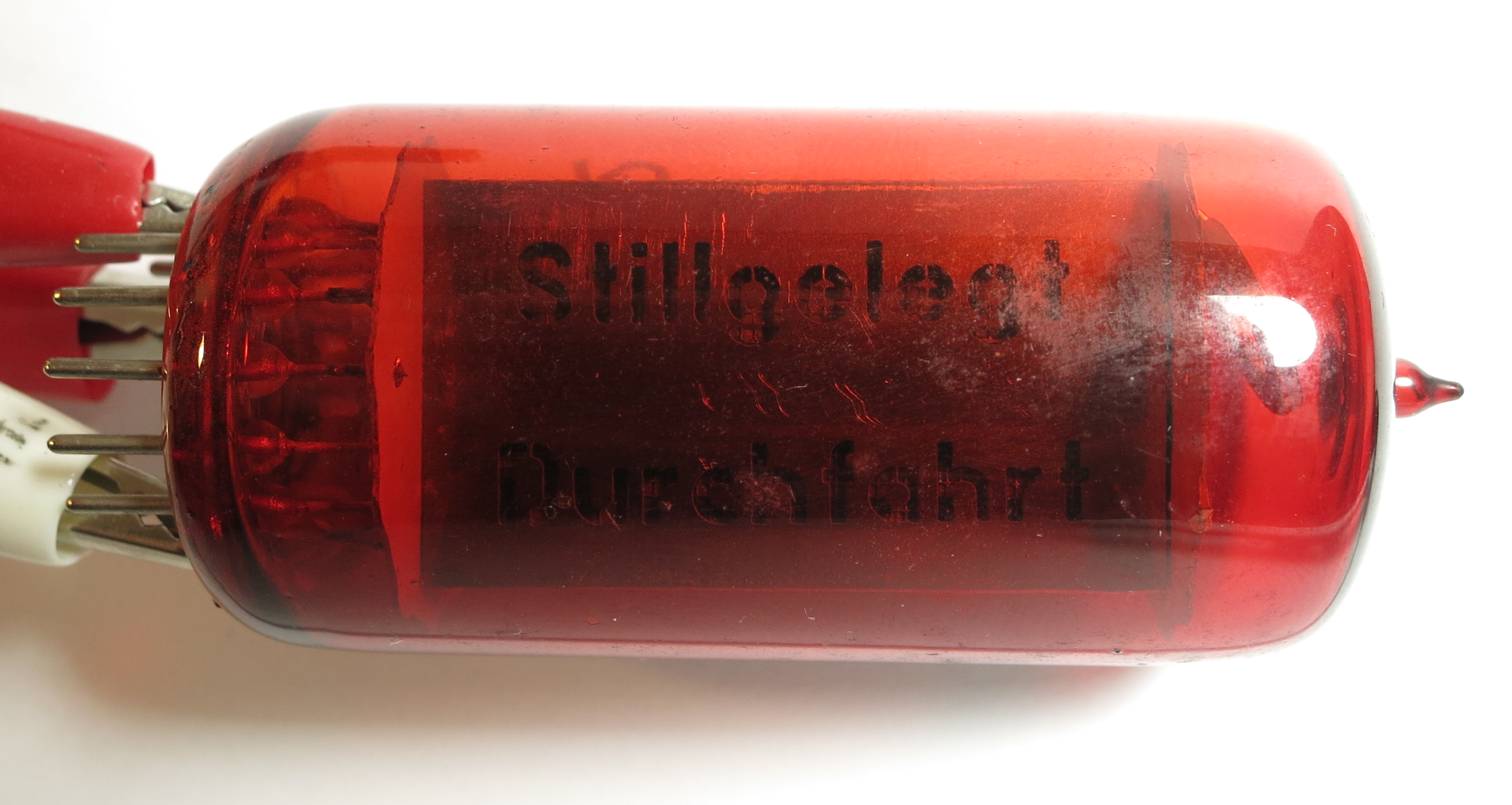

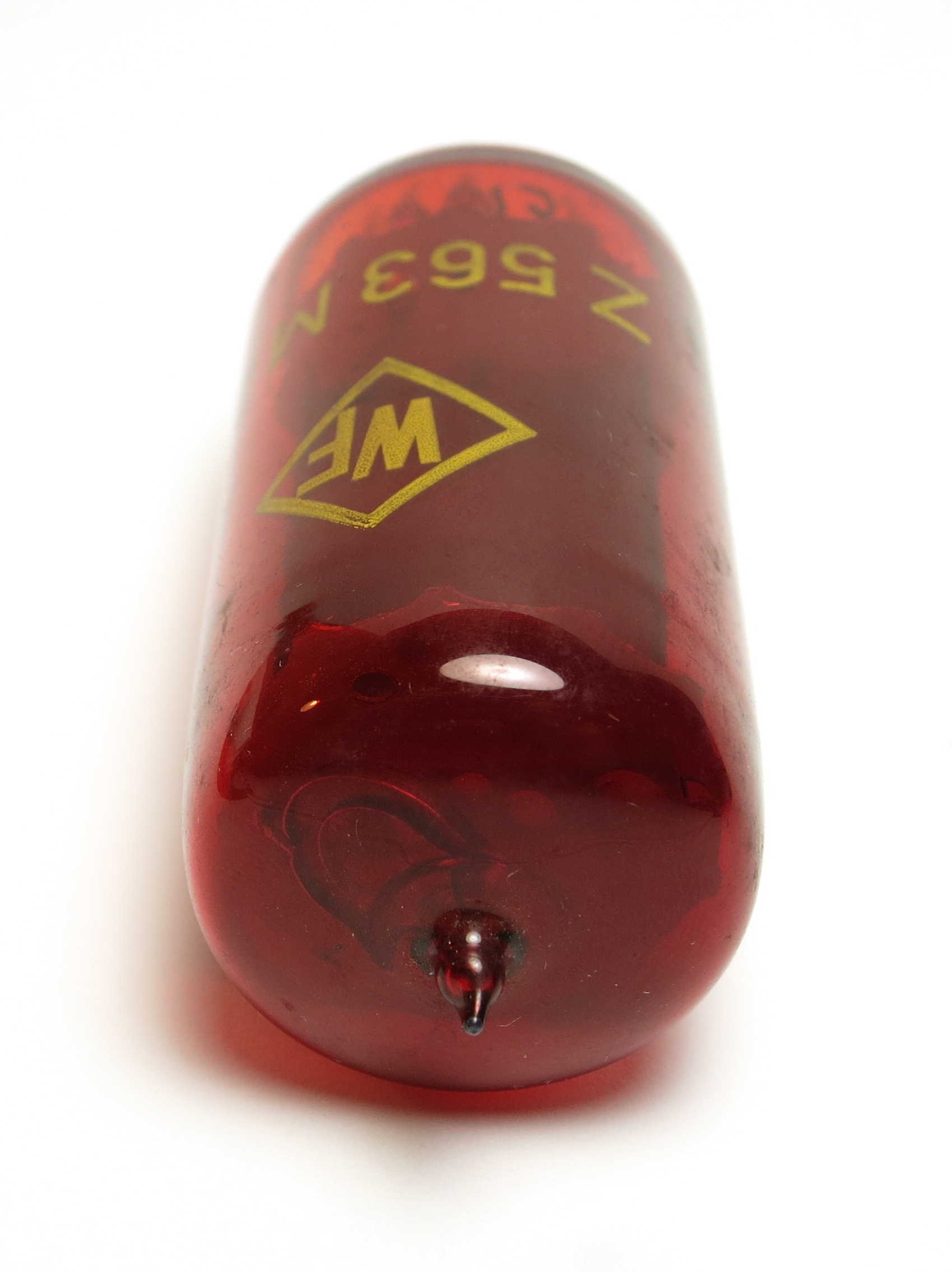

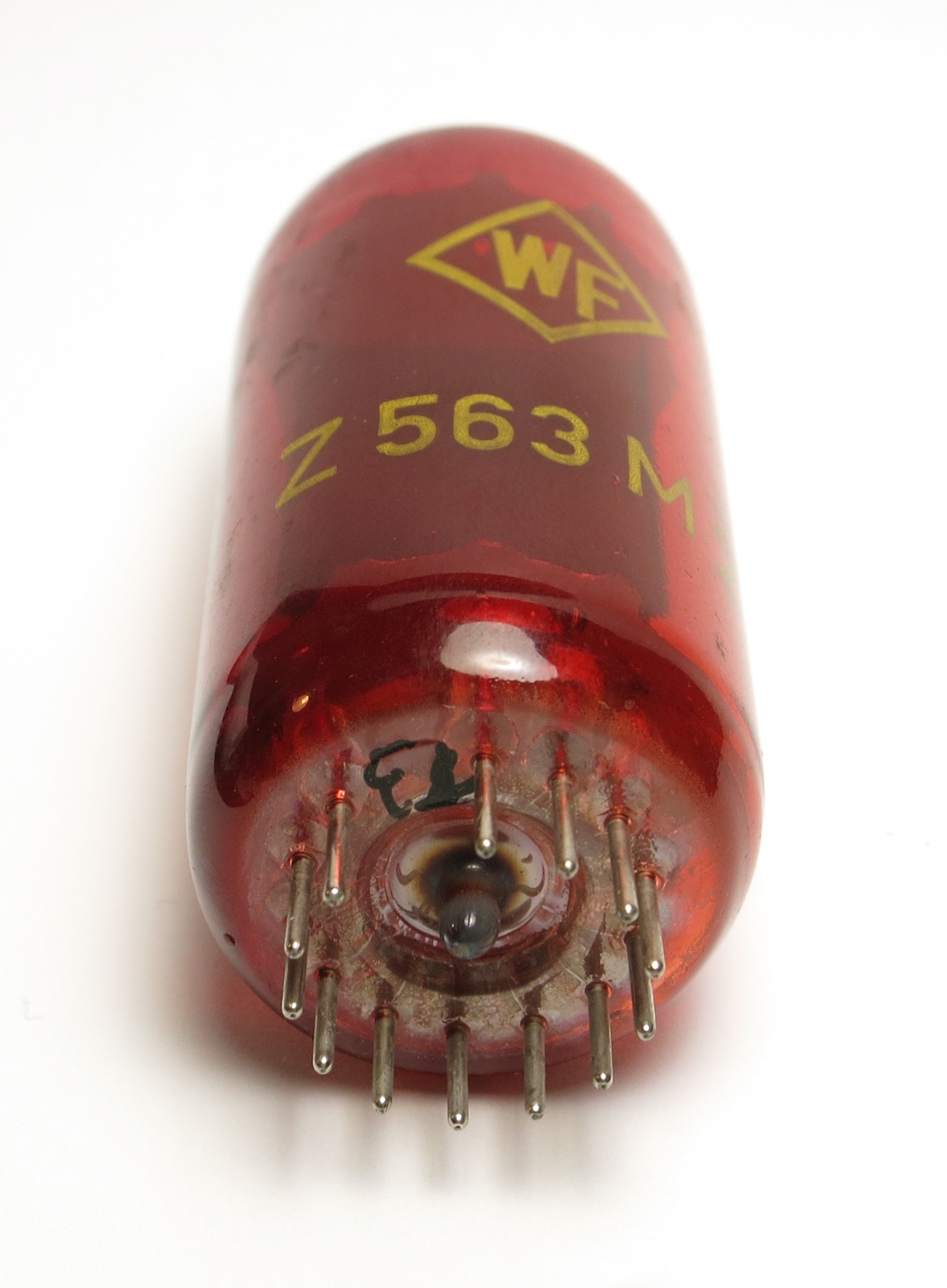

Hier ist die Z563M3 im Ruhezustand zu sehen:
Vom Funktionsprinzip ähnelt sie stark der vermutlich später entstandenen japanischen HI544 von Hitachi: hinter einem ausgestanzten Anodenblech lassen sich zwei unabhängige rechteckige Kathodengitter ansteuern, die dann in ihrer Gänze aufleuchten und den entsprechenden Schriftzug lesbar machen.
Die dargestellten Schriftzüge erklären sich wiefolgt: “Stillgelegt” bedeutet, dass der entsprechende Aufzug momentan nicht in Betrieb ist. “Durchfahrt” hingegen signalisiert, dass der Aufzug zwar in Betrieb ist, aber nicht im aktuellen Stockwerk halten wird.

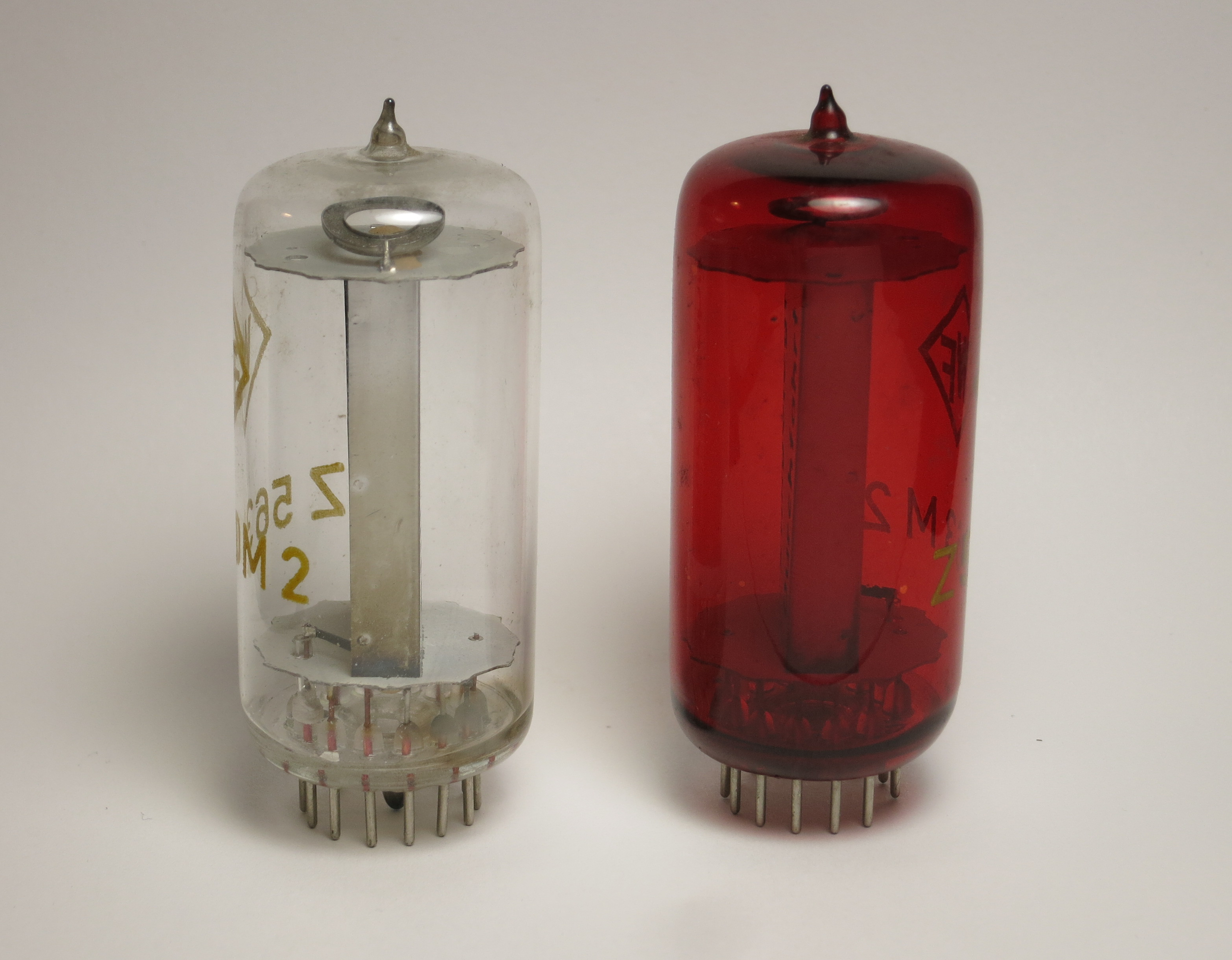

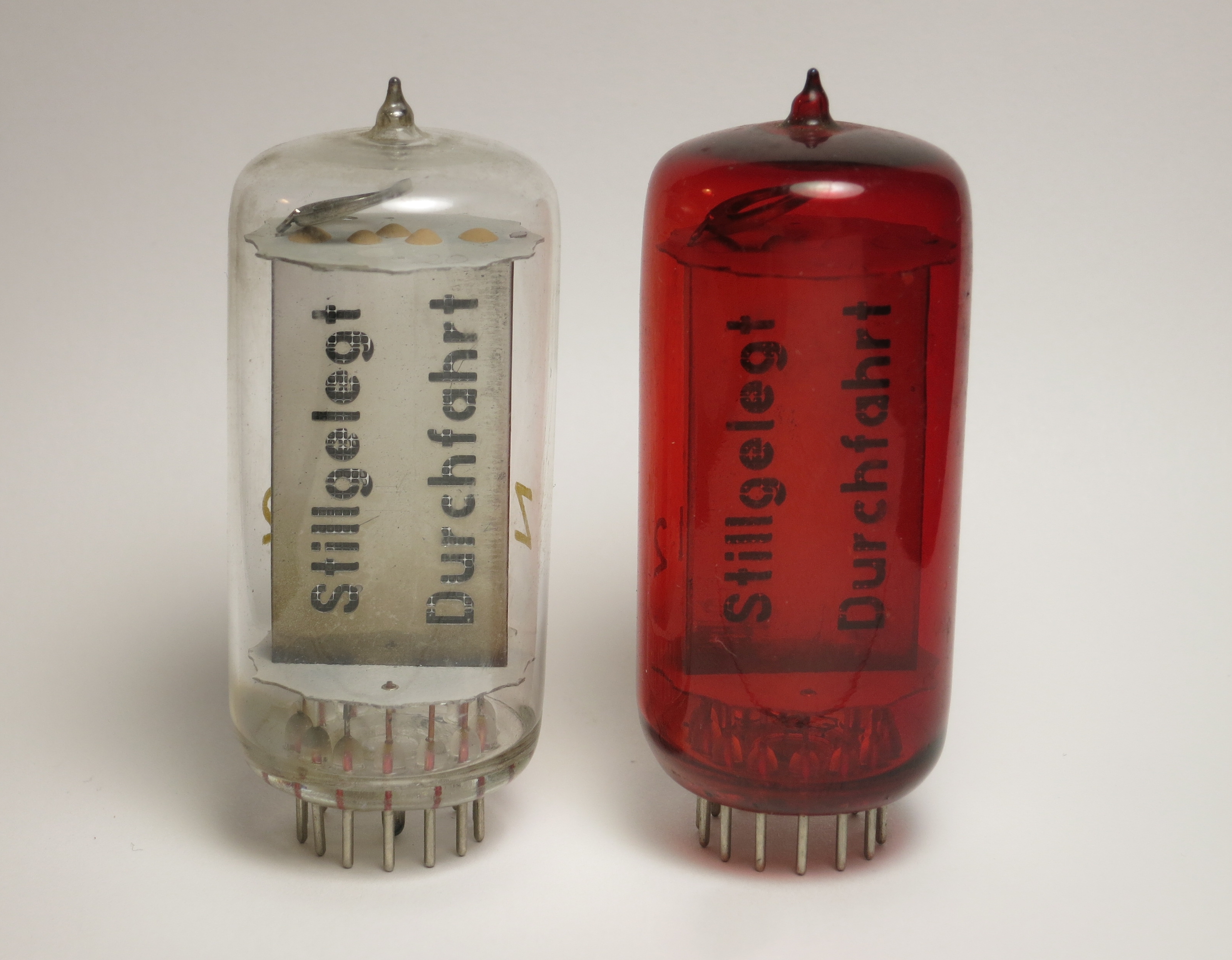

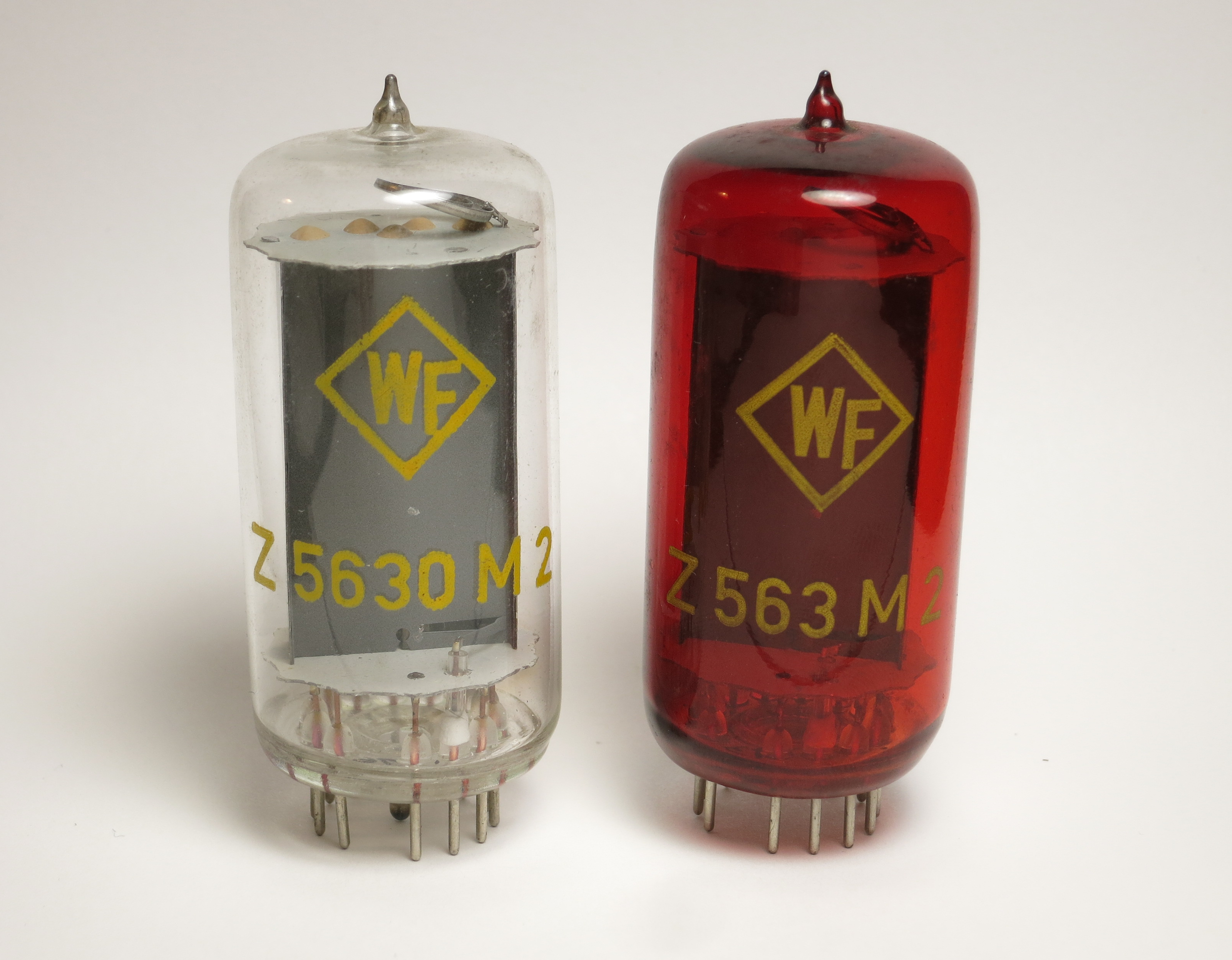

Hier ist die Z563M2 im Vergleich mit der Z5630M2 zu sehen:

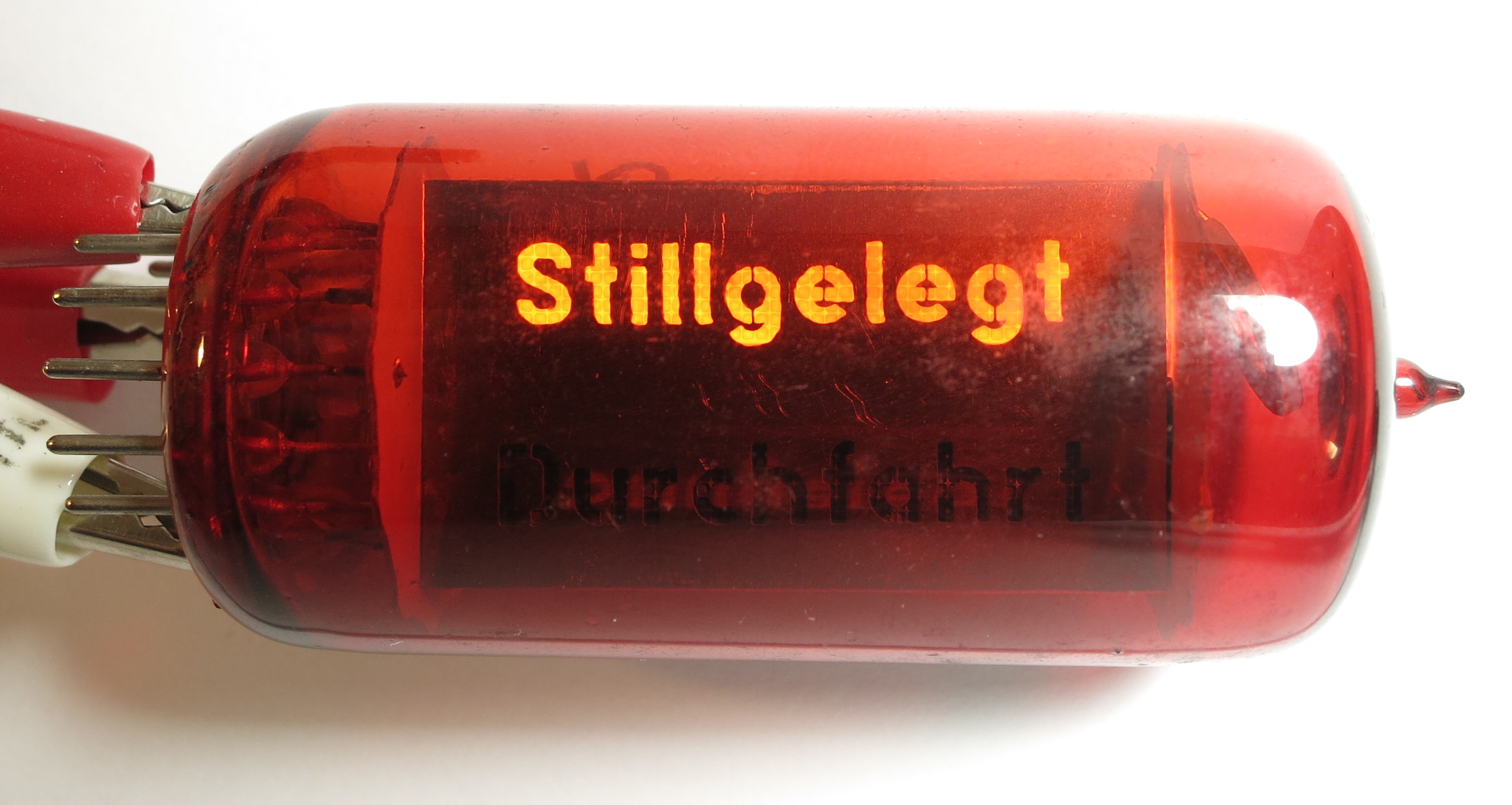

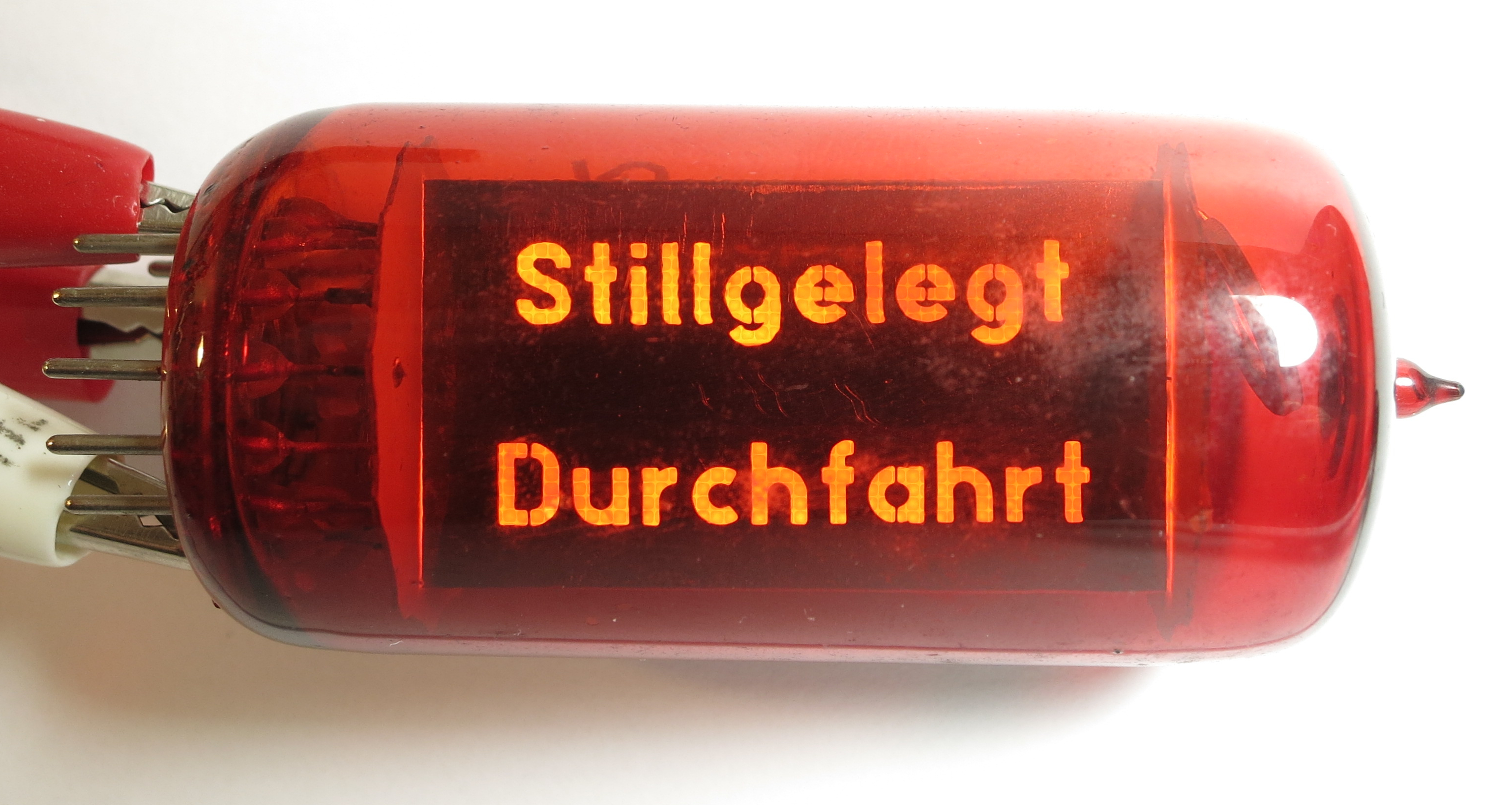

Das Leuchtbild der Z563M2 ist sehr klar, da es mit keinen weiteren Kathoden konkurrieren muss (und es sich somit bei der Z563M2 um keine klassische Nixie handelt):
Leider besitze ich kein Datenblatt zur Z563M2. Sollte jemand im Besitz dieses Datenblattes sein, würde ich mich über eine Mail diesbezüglich sehr freuen.
www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » Z563M2
Die Z563M2 made by the East German manufacturer WF is a very rare special symbol Nixie tube out of the 30mm-side-view-series that also includes the Z563M1:
The Z563M2 (as well as the Z5630M2, the uncolored version) have been manufactured at the Werk für Fernsehelektronik (English: factory for television electronics, abbreviation: WF) by Emil Häußler around 1974. Along with the tubes Z562M2 and Z562M3 (from the 15.5mm Z560M-series) they represented an extensive set of special symbol concept Nixie tubes for the elevator industry.
As already mentioned in the article on the Z563M1 the elevator industry was not interested in these tubes, which is why they never entered regular production. The few tubes that are still around today were used by WF themselves for their in-house elevators and are quite rare. The types Z563M2 (as well as Z5630M2) were only ever made as prototypes, which is why there are only a handful specimen (if any) around today. The tubes depicted on this page can be traced back directly to Emil Häußler's estate.
If you want to learn more about the history of WF (and if you can speak or read German) I invite you to watch the highly informative interview series with Winfried Müller (applications lab WF) on YouTube (link to part one). You might also enjoy visiting the website of the Industry Salon (in German as well), where you can find a plethora of information on WF as well as order interesting historical pamphlets (for example: “Das Werk für Fernsehelektronik (WF)” by Winfried Müller, in German).
Here you can see the Z563M3 in state of rest:
The Z563M2 functions quite similarly to the (possibly younger) Japanese HI544 made by Hitachi: behind an anode screen that contains punched out German words (more on that below) there are two separate cathode meshs that can be lit up and illuminate the respective word.
The depicted words are in German. “Stillgelegt” means “shut down” or “inoperative”, indicating that the corresponding elevator is not in service. “Durchfahrt” can be translated as “coming through” or “no stop”, which means that the elevator is in service but will not stop at the corresponding level.
Here you can see the Z563M2 in comparison to the Z5630M2:
The display of the Z563M2 is quite clear because there are no other cathodes that obstruct the view (therefore, strictly speaking, the Z563M2 is not a bona fide Nixie tube):
Unfortunately, I do not have any datasheet for the Z563M2. If someone can provide me with a datasheet, please email me.
