MG-17G

Die MG-17G vom japanischen Hersteller Rodan ist eine Siebensegment-Nixie. Fälschlicherweise findet man im Internet zuhauf die Angabe, dass es sich bei der MG-17G um ein VFD (Vakuumfluoreszensdisplay) handelt, doch dies ist nicht so.

Dennoch muss man zugeben, dass Siebensegment-Nixies alles andere als verbreitet sind und daher nur selten vorkommen. Hier ist die MG-17G im Größenvergleich zu sehen:

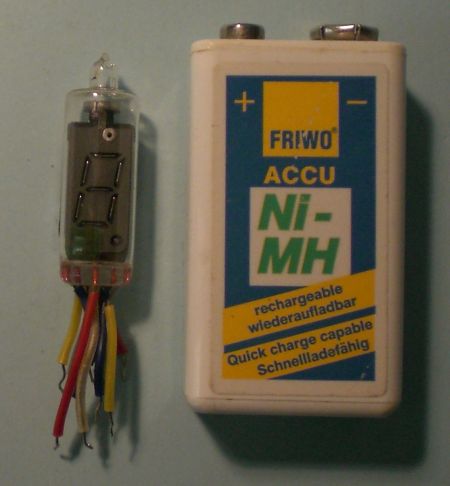

Die MG-17G im Größenvergleich

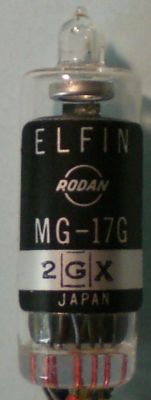

So sieht die MG-17G im Ruhezustand aus:

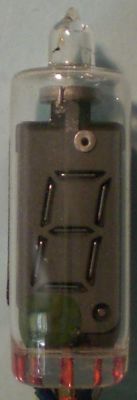

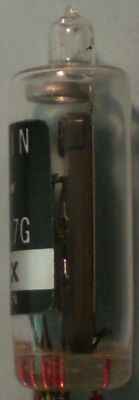

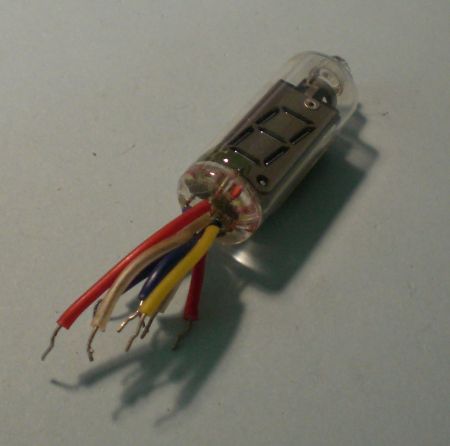

Die MG-17G im RuhezustandDie MG-17G im RuhezustandDie MG-17G im Ruhezustand

Die MG-17G im Ruhezustand

Es fällt auf, dass die MG-17G kein Anodenblech besitzt (wie z.B. auch die HI549). Das ist hier auch gar nicht nötig, da der Metallkörper, in dem die einzelnen Segment-Stege untergebracht sind, als Anode fungiert und nahe genug an den Segmenten gelegen ist. Das sorgt für ein sehr gut lesbares Leuchtbild:

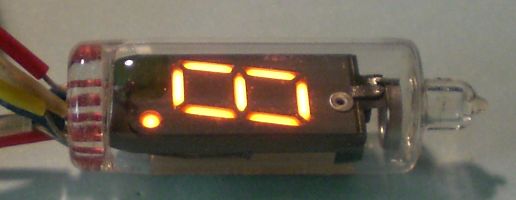

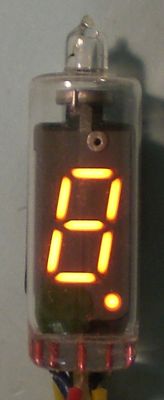

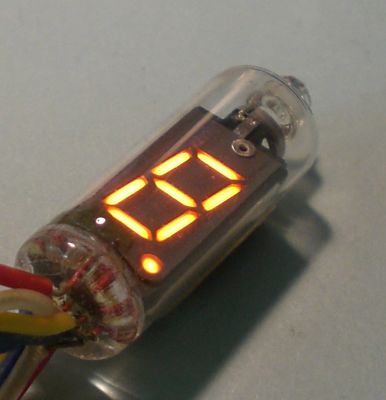

Das Leuchtbild der MG-17GDas Leuchtbild der MG-17G

Hier ist das Leuchtbild von der Seite zu sehen:

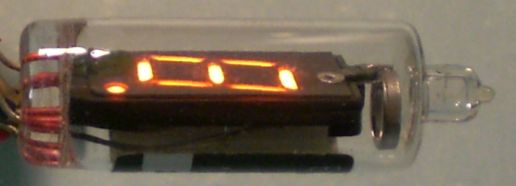

Das Leuchtbild der MG-17G von der Seite

Das Leuchtbild der MG-17G von der Seite

Leider besitze ich kein Datenblatt zur MG-17G. Sollte jemand im Besitz dieses Datenblattes sein, würde ich mich über eine Mail diesbezüglich sehr freuen.
