Lauflicht I

Das Kernstück dieses relativ einfachen Lauflichtes ist der Dezimalzähler-IC CD4017. Dieser IC besitzt einen Clock-Eingang, der in dieser Schaltung über einen NE555-Taktgenerator mit einstellbarer Frequenz gespeist wird. Die 10 Ausgänge sind über die Treiber-ICs CD4049 mit 10 LEDs verbunden. Da der CD4049 invertierender Treiber ist, wurden die LEDs nach +12V geschaltet, um dies wieder umzukehren.

Hier ist der Schaltplan zu sehen (der Taktgeber ist nicht zu sehen, da er hier ausführlich beschrieben wird; der Treiber wurde ebenfalls nur einmal eingezeichnet, obwohl er in Wirklichkeit 10x vorhanden ist):

Der Schaltplan

Hier ein paar Bilder der fertigen Schaltung, auf der die einzelnen Komponenten recht gut zu erkennen sind:

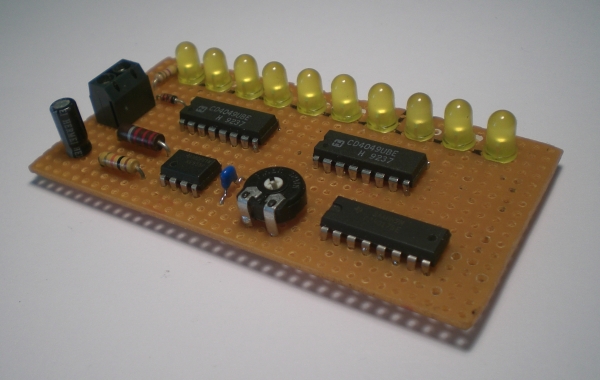

Das fertige Lauflicht I

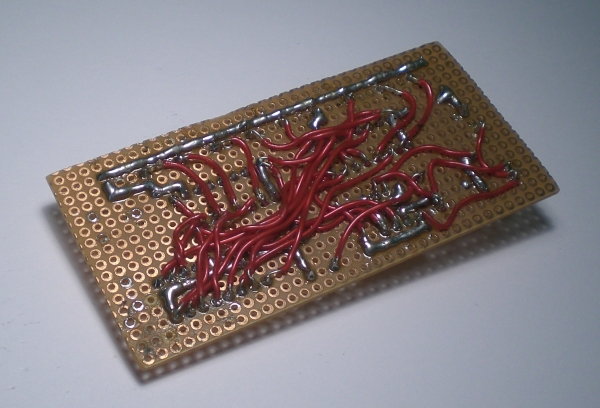

Das fertige Lauflicht I

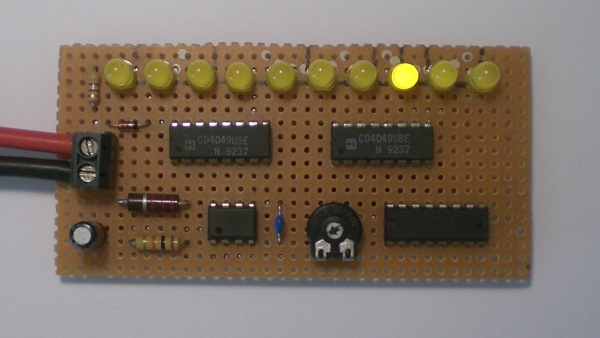

Das fertige Lauflicht I im Betrieb
